詳情

＞項目檔案

項目名稱：滕州監獄能耗在線監測系統NHZXJC-V2.0

項目類型：能耗在線監測NHZXJC-V2.0

建筑業主：滕州監獄

施工單位：山東三水智能化工程有限公司

項目采購設備：能耗在線監測系統NHZXJC-V2.0  1套，數據采集器NHCJ-B102DR-II 10套，輔材1批。

＞項目簡介

項目介紹：

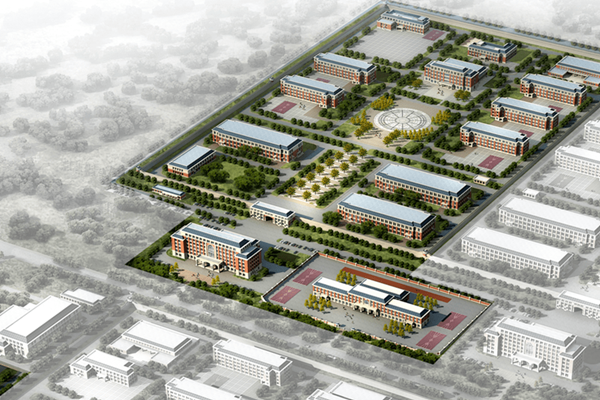

山東省滕州監獄始建于1984年2月。自建獄以來，監獄認真貫徹執行黨的監獄工作方針，秉承“認真無價、求是創新”的精神，突出安全穩定首位意識，健全責任機制，完善管理制度，堅持公正執法，多年保持執法“零差錯”，實現了自建獄以來連續38年無罪犯脫逃，防逃工作走在全國監獄前列。圍繞教育改造中心任務，持續創新教育改造方法和措施。充分利用墨子故里的文化優勢，打造“學墨家經典、育社會新人”品牌，大力實施“立德樹人、心理矯治、技能培訓、幫教救助”工程，教育效果明顯提升，罪犯改好率在95%以上。大力推進“政治建警、文化育警、科技強警”戰略，培養鍛造了一支境界高、能力強、形象好的警察隊伍，全獄警察職工共受到省部級記功、表彰70余人次，監獄先后榮立集體一等功6次，二等功10次，創建并榮獲“全國青年文明號”兩個，連續24年保持“部級現代化文明監獄”和“省級文明單位”榮譽稱號，被山東省委省政府評為“山東省政法系統先進集體”。

本系統建設是監獄積極響應、構建現代化監獄的重要措施，通過對監獄內各設備、各區域、各建筑的水、電、氣、熱等能耗在線監測和可視化展示，實現對監獄能耗數據的有效、真實掌握，響應碳達峰、碳中和目標的需求，提高監獄能效水平。

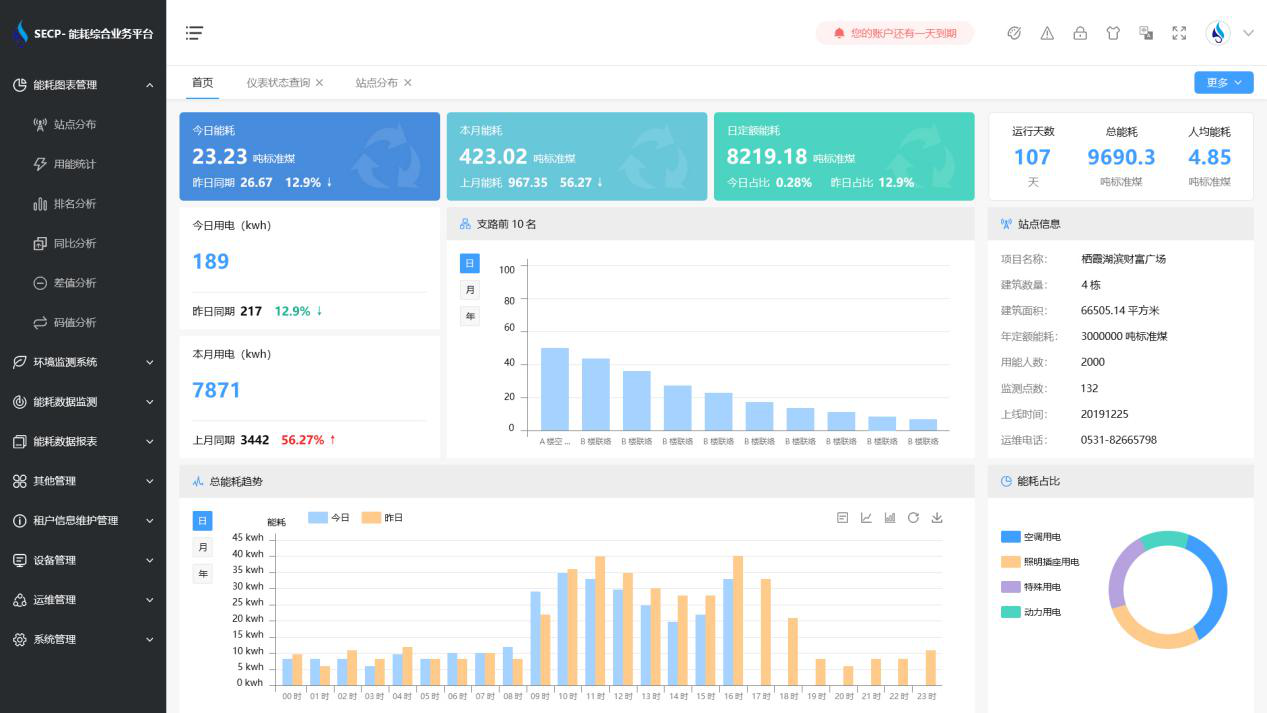

能耗在線監測系統NHZXJC-V2.0界面：

能耗在線監測系統NHZXJC-V2.0架構：

建筑能耗監測系統多采用分布式結構，按功能或區域進行劃分，模塊化設計。整個系統一般分為三層，即主控層（站控管理層）、中間層（網絡通訊層）和現場層（現場設備層）。

1. 站控管理層

站控管理層針對能耗在線監測系統的管理人員，是人機交互的直接窗口，也是系統的最上層部分。主要由系統軟件和必要的硬件設備，如工業級計算機、打印機、UPS電源等組成。能耗在線監測系統軟件具有良好的人機交互界面，對采集的現場各類數據信息計算、分析與處理，并以圖形、數顯、聲音等方式反映現場的運行狀況。

2. 網絡通訊層

通訊層主要是由通訊管理機、以太網設備及總線網絡組成。該層是數據信息交換的橋梁，負責對現場設備回送的數據信息進行采集、分類和傳送等工作的同時，轉達上位機對設備的各種控制命令。

3. 現場設備層

現場設備層是數據采集終端，主要由智能儀表組成，采用具有高可靠性、帶有現場總線鏈接的分布式I/O控制器構成數據采集終端，向數據中心上傳存儲的建筑能耗數據。

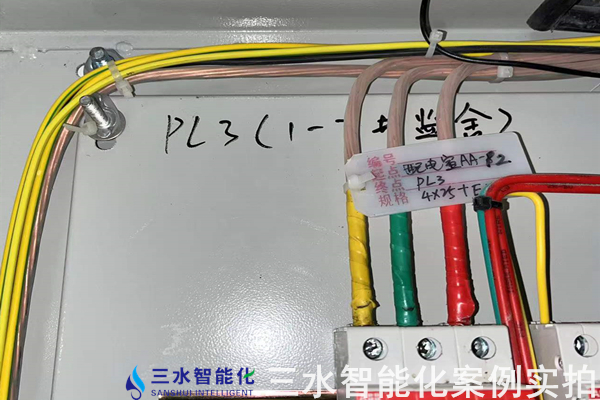

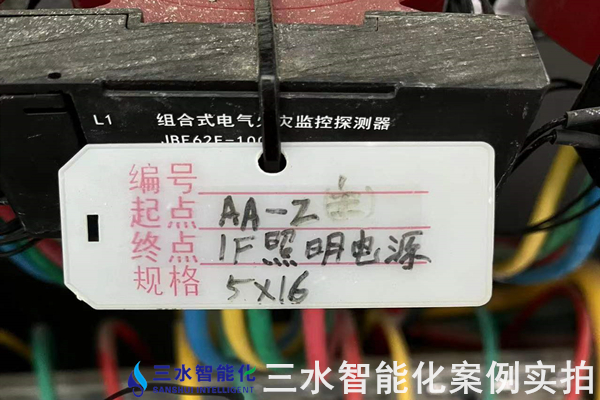

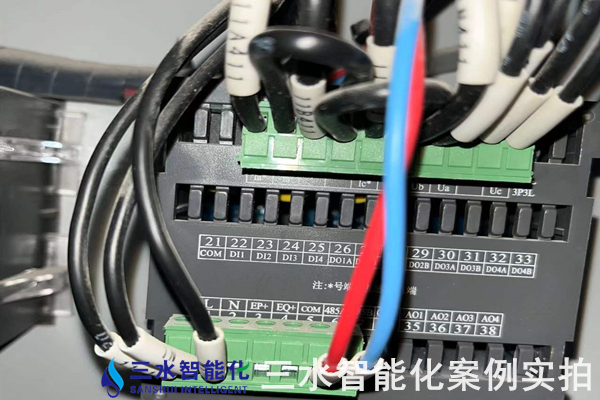

以下是項目施工圖：
